Поворотные платформы кранов

Категория:

   Устройство башенных кранов



Поворотные платформы кранов

Поворотные платформы применяют в кранах с поворотной башней и нижним расположением противовеса для размещения механизмов и плит противовеса, а также в качестве основания для установки башни и двуногой стойки.

По конструкции поворотные платформы бывают двухъярусные, изогнутые и плоские.

Двухъярусные поворотные платформы (рис. 16, а), выполнены с двумя ярусами. На нижнем ярусе, как правило, размещается более тяжелая грузовая лебедка и плиты противовеса, а на верхнем ярусе — стреловая лебедка. Эти платформы применяют на кранах, на которых по условиям компоновки нельзя разместить все механизмы на одной плоской раме.

Двухъярусные поворотные платформы (рис. 16, а), выполнены с двумя ярусами. На нижнем ярусе, как правило, размещается более тяжелая грузовая лебедка и плиты противовеса, а на верхнем ярусе — стреловая лебедка. Эти платформы применяют на кранах, на которых по условиям компоновки нельзя разместить все механизмы на одной плоской раме.

Рис. 16. Поворотные платформы:
а — двухъярусная, б — изогнутая, в — плоская; 1 — нижний ярус, 2 — верхний, 3 — плиты противовеса, 4 — плоская рама, 5 — двуногая стойка, 6 — поперечина, 7 — подкос

Изогнутые платформы (рис. 16, б) позволяют разместить плиты противовеса под платформой. При этом на верхней плоскости платформы освобождается место, которое может быть использовано для размещения механизмов. В связи с тем что конструкция изогнутой платформы более трудоемка и сложна в .изготовлении, эти платформы широкого применения не получили.

Плоские поворотные платформы (рис. 16, в) наиболее широко распространены и, в частности, на кранах серии КБ. В этих платформах все механизмы и противовес располагают на одной плоской раме 4, что облегчает их обслуживание и ремонт.

Рис. 17. Размещение оборудования на поворотной платформе крана КВ-100.2:
1 — стреловая лебедка, 2 — грузовая лебедка, 3 — механизм поворота, 4 — опорный шарнир башни, 5 — шкаф электрооборудования, 6 — плиты противовеса

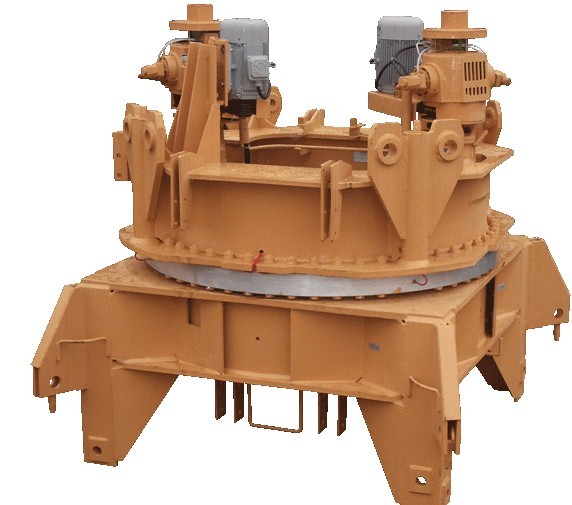

Все конструкции поворотных платформ снизу имеют опорные поверхности для крепления опорно-поворотных устройств. Механизмы поворота размещаются в передней части платформы между поясами башни.

На рис. 17 показано размещение оборудования на поворотной платформе крана КБ-100.2: стреловой и грузовой лебедок, механизма поворота. Сверху в передней части платформы приварены проушины опорного шарнира башни. С правой стороны установлен шкаф электрооборудования. Сзади на поперечные балки уложены плиты противовеса. К продольным балкам платформы приварены тонки и раскосы, образующие двуногую стойку.
